Resumo de fisica: Lentes esféricas I



Classificação e Geometria

LENTES ESFÉRICAS:

Resultado de imagem para LENTES ESFÉRICAS

As lentes DELGADAS de bordas finas, são convergentes no ar, e divergentes em meios mais refringentes; as lentes DELGADAS de bordas grossas são divergentes no ar, e convergentes em meios mais refringentes.

É também importante o fato de apenas as lentes esféricas simétricas e gaussianas são estigmáticas, e quando dizemos delgadas estamos falando de pouco espessas em seus planos de simetria paralelos ao eixo principal da lente. São lentes ‘magras’ digamos assim.



Determinação gráfica de imagens

LENTES ESFÉRICAS: RAIOS DE LUZ NOTÁVEIS:

Lentes – Construção Geométrica de Imagens – Física e Vestibular

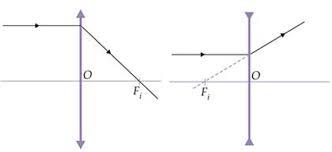

        1. RAIO QUE CHEGA PARALELO, PASSA PELO FOCO, DO OUTRO LADO:

Tom da Física: Estudo Gráfico das Lentes Esféricas

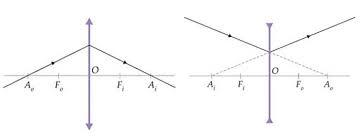

        2. RAIO QUE CHEGA PELO PONTO ANTIPRINCIPAL, PASSA PELO PONTO ANTIPRINCIPAL, DO OUTRO LADO:

Tom da Física: Estudo Gráfico das Lentes Esféricas

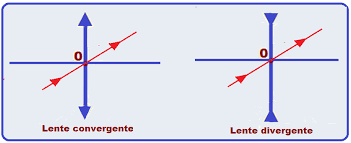

        3. RAIO QUE CHEGA PELO CENTRO ÓPTICO DA LENTE NÃO SOFRE DESVIO:

Tom da Física: Estudo Gráfico das Lentes Esféricas

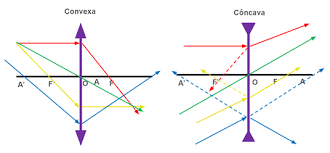

JUNTANDO TUDO:

Gráfico, Gráfico de linhas

Descrição gerada automaticamente

Comportamento Óptico

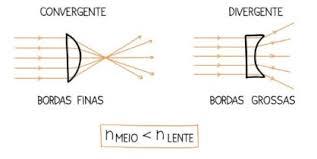

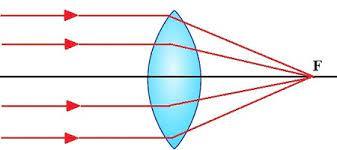

As lentes gaussianas delgadas esféricas podem ter dois comportamentos ópticos: podem ser convergentes em meios menos refringentes que a lente se as bordas forem agudas e finas e podem ser divergentes em meios menos refringentes que a lente se as bordas forem espessas e grossas.

Diagrama, Diagrama de VennDescrição gerada automaticamente

DiagramaDescrição gerada automaticamente com confiança média

Lentes Esféricas - Me Salva! Resumos e Apostilas

Observação importante: quando mergulhamos as lentes esféricas em meio mais refringente que as mesmas as lentes trocam de comportamento: as convergentes divergem e as divergentes convergem.
